Test du NAS Synology DS107: page 9

Le taux de transfert :

Nous l’avons vu tout au long de dossier, il existe plusieurs moyen de lire/écrire des données sur le NAS Synology DS 107. Nous allons donc mesurer les différents taux de transfert proposés par ce NAS.

Pour réaliser ce test, nous avons choisi d’utiliser un ordinateur qui n’est pas habituellement destiné à nos tests de cartes graphiques ou de processeurs mais plutôt une machine de travail courante afin de mettre le NAS dans une situation de travail réelle. L’ordinateur en question est pourvu d’un Athlon 4000+ sur socket 939 accompagné d’une carte mère Gigabyte K8NS Ultra-939, d’un 1 Go de DDR et de deux disques durs Western Digital Caviar SE WD1200JS 120 Go montés en RAID 0. L’ensemble fonctionne sous Windows XP SP2.

Le NAS Synolgy DS107 reçoit quant à lui une bête de course puisqu’il s’agit du fameux Western Digital Raptor 74GB SATA. Nous avons choisi d’utiliser ce disque dur afin d’être sûr que ce ne soit pas le disque dur qui ralentisse le NAS. De plus ce disque dur est un peu bruyant, ce qui nous permettra de voir comment s’en sort notre NAS en ce qui concerne l’isolation phonique.

Pour débuter ce test, il nous faut une clé USB dont les taux de transfert depuis et vers le PC nous servirons de valeurs étalon pour toutes les autres mesures. Notre clé USB 2.0 fait 512 Mo et nous effectuons notre test avec deux fichiers faisant un poids total de 433 Mo.

Taux de transfert de la clé USB connectée au PC Mesure du temps nécessaire pour transfèrer 433 Mo. Résultats exprimés en secondes Temps nécessaire pour transferer 433 Mo 33 67 0 10 20 30 40 50 60 70 80 Clé USB vers PC PC vers Clé USB

Ce tableau ne nous apprend rien de véritablement surprenant mais il a le mérite de nous fournir nos temps de référence. Comme beaucoup de Clé USB, le modèle que nous avons testé se montre deux fois plus rapide en lecture qu’en écriture. Le débit en lecture atteint 13.12 Mo/s alors qu’il atteint seulement 6.46 Mo/s en écriture.

Pour tester le débit du NAS, nous allons réaliser le transfert des mêmes fichiers du PC vers le NAS et inversement par les différents protocoles possibles, à savoir:

• Copie rapide depuis la clé USB vers le NAS
• Test de lecture/écriture en connexion Ethernet entre le PC et le lecteur réseau public.
• Test de lecture/écriture en connexion FTP via l’ip locale donc sans passer par internet

Voici les résultats que nous avons obtenus...

Taux de transfert du NAS Synlogy DS107 Mesure du temps nécessaire pour transfèrer 433 Mo. Résultats exprimés en secondes Connexion Ethernet 60 66 0 10 20 30 40 50 60 70 80 Connexion FTP via IP locale 43 68 0 10 20 30 40 50 60 70 80 NAS vers PC PC vers NAS Copie rapide de la clé USB 70 0 10 20 30 40 50 60 70 80 Clé USB vers PC

Pour interpréter ces résultats, nous pourrions commencer par le bas du tableau ci-dessus avec la fonction copie rapide. Il faut 70 secondes au NAS pour effectuer le transfert intégral des données stockées sur la clé usb. La copie du contenu de la clé USB vers le NAS est donc environ deux fois moins rapide que la copie depuis la même clé USB vers le PC. Les connexions de type USB sollicitant énormément le processeur, il est tout à fait normal que notre NAS dont le CPU est cadencé à 266 MHz soit à la traîne par rapport à notre PC animé par un Athlon 4000+.

Observons maintenant les résultats obtenus avec la connexion réseau. Avant toute chose, même si notre PC et le NAS Synology DS107 sont tous les deux équipés d’une connexion gigabit (1000 Mbits/s), les modems routeurs avec lesquels nous avons effectué les tests (une livebox et modem routeur belkin adsl2+) sont quant à eux équipés d’un routeur de type 100BASE-T qui limite le débit maximum à 100 Mbits/s soit 12.5 Mo/s.

Premier constat, la connexion ftp se montre plus rapide dans le sens PC vers NAS alors que la connexion Ethernet est un peu plus rapide dans le sens NAS vers PC. Le débit le plus rapide que nous avons pu relevé atteint donc en connexion FTP (433/43=10.69) 10.69 Mo/s dans le sens NAS vers PC. Ce résultat semble tout à fait honorable avec un modem/routeur qui ne dépassera pas les 12.5 Mo/s.

Ensuite, dans le sens PC vers NAS, c’est un peu moins rose, puisqu’on atteint au mieux (433/66=6.56) 6.56 Mo/s, un temps très proche de celui enregistré avec notre clé usb ci-dessus. Le NAS étant pourvu d’un des disques durs les plus rapide du marché et d’une connexion Gigabit capable d’encaisser un débit théorique de 1000 Mbits/s, l’explication de cette lenteur se trouve probablement encore une fois du côté du CPU du NAS qui avec seulement 266 MHz doit avoir toutes les peines à gérer un débit supérieur. Cependant, est-ce réellement un problème pour un usage domestique ? A vous d’en juger...



Bruit :

Accompagné d’un PC, même très silencieux, le bruit dégagé par le NAS Synology DS107 est tout simplement imperceptible. Cependant, nous avons volontairement choisi d’adjoindre à ce NAS un disque dur rapide mais aussi très bruyant, puisqu’il s’agit du modèle Western Digital Raptor WD740GD. Avec ce disque dur, il est possible d’entendre le bruit des têtes de lecture à une distance de moins de deux mètres.

PC éteint et donc sans aucune nuisance sonore, le ventilateur du NAS et la rotation des plateaux du disque dur restent quasiment imperceptibles. Par contre, les têtes de lecture du disque dur s’entendent cette fois-ci dans toute la pièce. Il faudra donc être attentif au choix du disque dur, si le NAS est installé dans une chambre par exemple.



Consommation et température :

Donné à 24.9w par son constructeur, la consommation du Synology DS107 varie de 10 à 25 watts selon l’utilisation. La consommation peut descendre jusqu’à 10 watts lorsque le disque dur se met en veille (La gestion de l’alimentation du disque dur est paramétrable dans l’interface du NAS ).

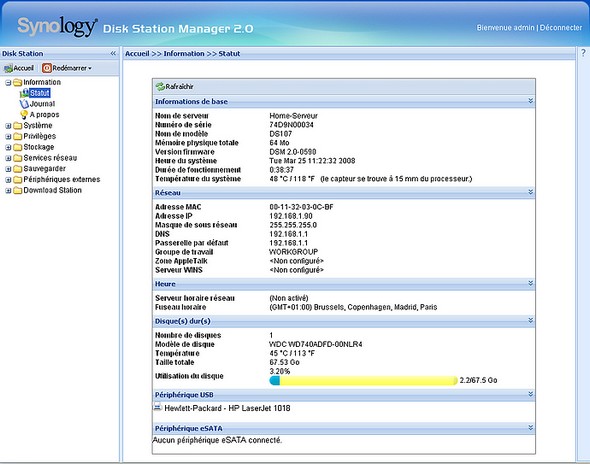

Du côté des températures et donc de la ventilation, on peut dire que c’est une réussite puisque celles-ci ne bougent quasiment pas et se maintiennent à des niveaux très respectables même en mode burst (voir capture ci-dessous).



Lors de nos tests, on a relevé environ 48°c pour le CPU et 45°c pour le disque dur même après un énorme transfert de fichiers.
