[Réglé] Branchement Carte-mère usb 3

[Toynett]

Bonjour,

Suite changement de carte-mère sur mon PC.
Avant j'avais la carte-mère ASUS Z170 PRO GAMING
Aucun souci pour brancher mes deux ports USB 3 de la façade de mon NZXT Phantom 530. La connectique est la bonne (USB3_12)

Or, avec le changement de carte-mère (Asus tuf gaming b460 plus) je me retrouve avec un port U32G1_56. Il m'est donc impossible de brancher mes deux ports usb 3 de la façade de mon boitier sur cette carte-mère.

Existe t'il une solution pour ce genre de cas ?
J'ai cherché des adaptateurs, sans succès.

Je vous remercie, pour les idées, lumières que vous pourriez m'apporter.

Toynett

[Pac428]

Salut et bienvenue Toynett

Sur la CM Asus tuf gaming b460 plus il y a un port USB3 interne ou tu dois pouvoir te brancher.

Là : ( cliquer pour agrandir ) ... ou alors j'ai rien comprendu

++

[Toynett]

Bonjour, et merci pour votre réponse,

Oui tout à fait.
Je suis d'accord.
Mais c'est là le souci, les ports usb3 internes des deux cartes-mères sont différents et je ne peux plus brancher le câble du boîtier sur la nouvelle carte-mère.

D'où mon problème. Ce n'est même pas un problème de débits ou autre, c'est vraiment le fait de ne pas pouvoir brancher.

Merci

Toynett

[Pac428]

Je suis désolé mais je n'ai pas vu de différence entre les cartes mères de ce point de vue.

D'après les brochures elles ont les mêmes socles USB3 à peu près au même endroit, voir image.

Peut-être qu'une photo de ta carte ou de ta prise qui fait souci nous aiderait ???

Si besoin , mini tuto pour les images :

Pour poster une image il faut un hébergeur. En voilà un, entre autres : https://postimages.org/

Ensuite upload l'image chez l'hébergeur et poste le lien direct pour forum dans ta réponse.

Exemple : https://i.postimg.cc/zG262g78/ours-a.gif - Yapuka cliquer pour voir l'image.

Tu peux aussi placer le même lien direct entre deux balises "Img" et l'image apparait dans le post.

Dans ce cas met des images de 700 pixels de large maxi ou utilise les liens-vignettes à cliquer.

++

[Pac428]

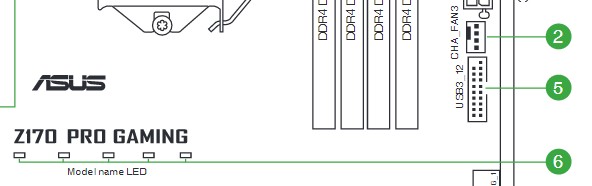

Pour comparaison avec l'image du dessus concernant la B460 plus, l'agencement de la Z170.


On parle de la prise n°5 sur ton ancienne CM, au moins d'après la brochure. Même prise.

Donc fais savoir ce que tu as IRL, stp.

++

[Toynett]

Bonjour,

Voici les photos que j'ai à ma disposition : https://postimg.cc/gallery/G2S7v5P

Le câble du boitier et le port USB 3 de la nouvelle carte-mère.
Impossible de brancher.

Je vous remercie,

Toynett

[Pac428]

Merci Toynett

? et est-ce que tu pourrais aussi prendre une photo du port USB3 de l'ancienne CM si tu l'as encore ?

Pendant ce temps je vérifie un truc.

++

[Pac428]

Re :

La seule possibilité que je voie, c'est que la prise que tu tiens soit trop petite pour le socle sur CM.

Dans ce cas il te faudrait un Adaptateur USB 3.0 vers 3.1 de ce genre:

https://www.amazon.fr/InLine%C2%AE-Adap ... f=pd_sim_1

? est ce que tu peux confirmer que ta prise est clairement plus petite que le socle sur la CM ?

++ Toynett

[Pac428]

Par contre dans le manuel de ton boitier, page 7 on voit une prise USB3 tout à fait normale.
( cliquer ). Brochure : https://nzxt-site-media.s3-us-west-2.am ... nguage.pdf

Il n'est pas fait mention non plus de ports USB 3.1 en façade. Quelque chose ne colle pas dans les info.

Fais savoir

[Begdar]

Bonjour, je suis le propriétaire des 2 cartes mères citées précedemment, Toynett essayait de régler mon problème car, ayant été dernièrement hospitalisé je ne pouvais accéder à mon PC. Je me permet donc de prendre le relais
De fait, le branchement a l'air très similaire, hors sur la B460-Plus, il y a une sorte de cache autour des pins, et non sur la Z170, je ne sais pas si cela peut s'enlever ou pas, je n'ose pas forcer et faire de bétîses.
Ci-joint une photo de mon ancienne CM.
https://postimg.cc/30WCCDM9
Je vous remercie,
Begdar

[Pac428]

Bonjour et bienvenue Begdar

Merci de ta photo. La même prise se trouve sur la nouvelle carte mère, mais avec un entourage.

Voir : https://postimg.cc/q6zWdL5J

? est-ce que tu confirmes ?

++

[Begdar]

Merci beaucoup
C'est ça je confirme, même prise mais avec un entourage, du coup, pas vraiment possible de brancher...

[Pac428]

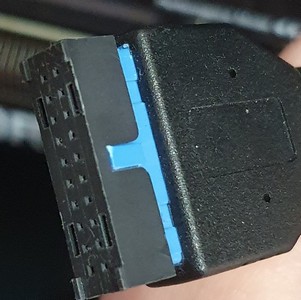

Normalement ces prises ont un entourage. Sur le côté femelle qui vient de la face avant,

il dit y avoir sur un côté un détrompeur à aligner avec la partie ouverte de l'entourage.

Un petit cran de ce genre.

? tu as ça sur la prise qui vient de la façade ?

++

[Begdar]

Voilà exactement ce que j'ai, seulement, la prise femelle du boîtier fait la même taille que l'entourage sur la carte mère...
Merci d'accorder du temps à mon problème !
https://postimg.cc/HjdgFJqj

[Pac428]

? est-ce possible de retirer la partie grise de la prise ?



++
